차량용 카메라 모듈을 위한 MIPI 대역폭 계산 및 패킷 로스 해결 가이드

2 분 소요

자율주행 시대의 눈: 차량용 카메라 모듈

자율주행 및 ADAS(Advanced Driver Assistance Systems) 기술의 비약적인 발전과 함께 차량용 카메라 모듈의 중요성이 날로 커지고 있습니다. 특히, 실시간으로 주변 환경을 인지하고 판단하기 위해서는 고해상도, 고주사율, 낮은 지연(Latency)의 영상 데이터 전송이 필수적입니다. 이러한 요구 사항을 충족하기 위해 대부분의 차량용 카메라 모듈은 MIPI(Mobile Industry Processor Interface) 인터페이스, 특히 MIPI CSI-2(Camera Serial Interface 2)를 채택하고 있습니다.

이번 포스트에서는 차량용 카메라 모듈 설계 시 필수적인 MIPI 대역폭 계산 방법과 데이터 손실 방지를 위한 패킷 로스 해결 방법에 대해 자세히 알아보겠습니다.


1. MIPI 대역폭 계산 방법 (CSI-2 기준)

차량용 카메라 모듈의 MIPI 대역폭은 영상의 해상도, 프레임 레이트(FPS), 비트 깊이(Bit Depth)를 기반으로 계산합니다. 여기에 프로토콜 제어 비트 및 블랭킹 기간(Blanking Period)을 고려한 여유값(Overhead)을 곱해 최종적인 대역폭을 산출합니다.

💡 계산 공식

\[Total\ Bandwidth = W \times H \times FPS \times Bit\ Depth \times Overhead\]
  • W / H: 가로/세로 해상도 (예: 1920 x 1080 for 1080p, 3840 x 2160 for 4K)
  • FPS: 초당 프레임 수 (예: 30fps, 60fps)
  • Bit Depth: 픽셀당 비트 수 (RAW8 = 8bit, RAW10 = 10bit, RAW12 = 12bit, YUV422 = 16bit)
  • Overhead: 프로토콜 오버헤드 (보통 1.15 ~ 1.25 적용)

예시 계산: 1080p 60fps RAW10 환경

  • $1920 \times 1080 \times 60 \times 10 \times 1.2 \approx 1.49\ Gbps$
  • 만약 4개의 레인(Lane)을 사용한다면, 레인당 약 373 Mbps 이상의 속도가 확보되어야 합니다.

차량용 카메라 모듈의 특수성

차량용 카메라 모듈은 다음과 같은 측면에서 일반적인 가전제품용 카메라와 차이가 있습니다.

  • 고해상도 및 고주사율: ADAS 및 자율주행을 위해 4K 이상의 고해상도, 60fps 이상의 고주사율 카메라가 요구되고 있습니다. 이는 필요한 MIPI 대역폭을 급격히 증가시키는 요인입니다.
  • 낮은 지연: 자율주행에서는 실시간 제어가 중요하므로, 영상 데이터 전송 지연을 최소화해야 합니다.
  • 가혹한 환경: 차량 내외부는 온도 변화가 심하고 진동이 심하며 전자기 노이즈가 많아, 안정적인 데이터 전송을 방해하는 요소들이 많습니다.

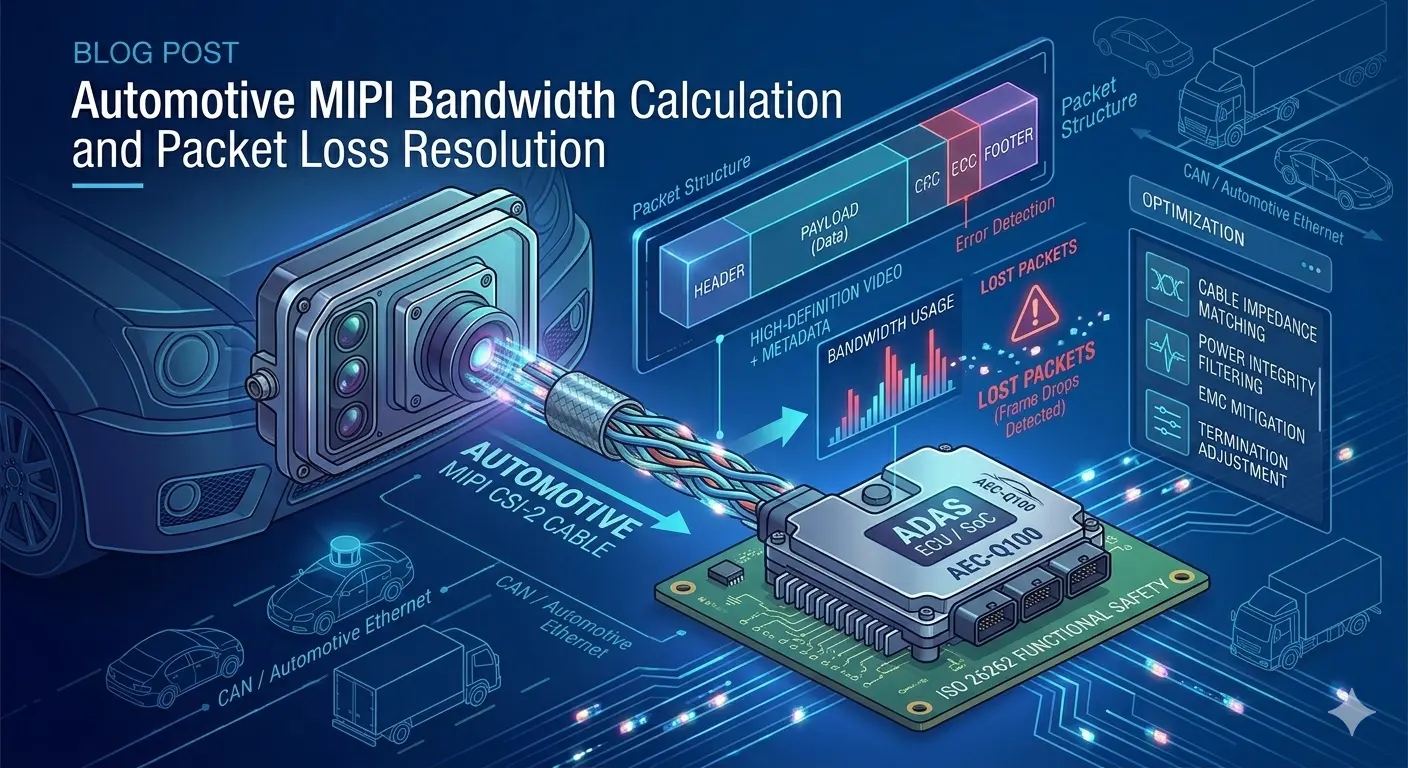

차량용 카메라 모듈을 위한 MIPI 대역폭 계산 및 패킷 로스 개념도

2. 패킷 로스(Packet Loss)의 주요 원인 및 해결 방법

차량용 카메라 모듈에서 패킷 로스가 발생하면 영상 끊김, 노이즈, 심지어는 ADAS 시스템의 오작동까지 유발할 수 있습니다. 주요 원인과 이에 대한 해결 방법은 다음과 같습니다.

✅ 신호 무결성(Signal Integrity) 저하

차량 내 복잡한 배선과 긴 케이블 연결은 MIPI 신호의 품질을 저하시키고 패킷 로스를 발생시키는 주된 원인입니다.

  • 해결 방법:
    • 임피던스 매칭: MIPI 라인의 차동 임피던스를 100$\Omega$으로 유지하여 신호 반사를 최소화합니다.
    • 배선 설계 최적화: MIPI 라인의 길이를 최소화하고, 신호 교차를 피하며, 적절한 이격 거리를 확보하여 크로스톡(Crosstalk)을 줄입니다.
    • 고품질 케이블 및 커넥터 사용: 차량용 규격을 만족하는 고품질 케이블과 커넥터를 사용하여 신호 감쇠 및 노이즈 유입을 방지합니다.

✅ 전원 노이즈

차량용 시스템은 다양한 전장 부품들이 동작하며 전원 라인에 많은 노이즈를 발생시킵니다.

  • 해결 방법:
    • 전원 디커플링: 카메라 모듈 및 SoC의 전원 핀에 적절한 용량의 디커플링 커패시터를 배치하여 노이즈를 제거합니다.
    • 접지 설계: 안정적인 접지면을 확보하여 노이즈 영향을 최소화합니다.

✅ 소프트웨어 설정 오류

MIPI D-PHY/C-PHY 타이밍 파라미터나 카메라 드라이버 설정 오류도 패킷 로스를 유발할 수 있습니다.

  • 해결 방법:
    • MIPI 타이밍 파라미터 검토: T-LPX, T-HS-PREPARE, T-HS-ZERO 등 타이밍 파라미터가 MIPI 규격 및 카메라 센서 데이터 시트와 일치하는지 확인합니다.
    • 드라이버 설정 확인: 카메라 센서의 레지스터 값과 SoC의 수신 설정이 일치하는지, 특히 입력 클럭(MCLK) 설정이 올바른지 확인합니다.
    • 에러 모니터링: 수신 측(SoC)에서 CRC Error, ECC Error, Sync Error 등 MIPI 관련 인터럽트를 모니터링하여 에러 발생 시 신속하게 대처합니다.
